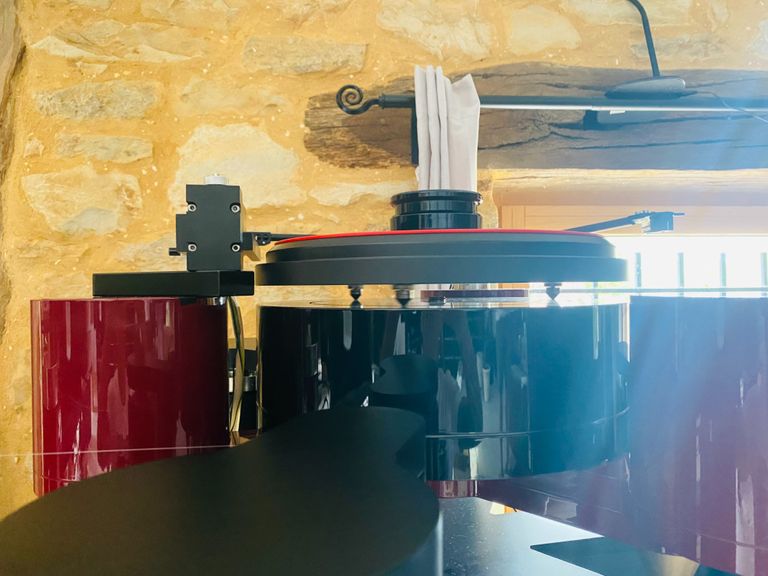

Analog Solutions The "Q" ist das weltweit erste Masselaufwerk mit Riemenantrieb und Direktantrieb.

- Horizontal und vertikal arbeitendes Luftlager mit einer konzentrischen Genauigkeit von 0,1 µm. Zusätzliche manuell einstellbare Delrin-Achse zur Minimierung der Übertragung von Resonanzen, die bei der Wiedergabe erzeugt werden.

- Subchassis mit aperiodischen, pneumatischen und nivellierbaren Niederfrequenzdämpfern.

- 5Kg schwerer oben liegender Plattenteller aus POM, nahezu vollständig entkoppelt durch den Einsatz von Spikes zwischen den beiden Plattentellern. 16 Kg  schwerer unterer Antriebsteller, welcher in Sandwichbauweise aus unterschiedlichen Metallen und einer Multicompound Masse hergestellt wird. Dies stellt sicher, dass keine durch den Antriebsmechanismus erzeugten Störungen den Tonabnehmer erreichen können.

- Die bis zu drei Tonarmbasen sind so konstruiert, dass der Tonarm mit speziell entwickelten horizontal eingesetzten Spikes vom Sub-Chassis entkoppelt ist, aber gleichzeitig in einer exakt stabilen Position verbleibt.  Alle drei Tonarmbasen können mit Cover Aufsätzen so verdeckt werden, das egal in welcher Ausführung gehört wird, nie eine unbenutzte Tonarmbasis sichtbar leibt.

- Alle Komponenten sind auf Resonanz- und Reflexionsfreiheit optimiert.

- Extrem genaues und störungsfreies Antriebssystem mit einem Pulley von 16.80 cm Durchmesser, welches zusätzlich den Effekt eines "fly-wheels" generiert.

- Der Direktantriebmotor verwendet einen zweiphasigen 100% polruckelfreie arbeitenden Torque Motor mit integriertem Luftlager. Weltweit einmalig in dieser Ausführung. Innerhalb dieses Motors befinden sich 18.000 lasegestützte Messpunkte.

Um nun die perfekte und stabile Geschwindigkeit zu erreichen ist ein in der Main Unit integrierter Achsgenerator verbaut, der an jedem der 18.000 Messpunkte in der Lage ist, die Geschwindigkeit nachzuregeln. Durch eine zusätzlich 50 fache Interpolation per Microcontroller, erreichen wir so letzen Endes 900.000 mögliche Korrekturen während einer Umdrehung.

- Wow und Flutter von 0,01% im Direktantriebsmodus und 0,03%  mit riemengetriebenem Motor.



Listenpreis mit String Antrieb 79.000€

Listenpreis mit Direct Drive 87.000€

Listenpreis mit beiden Antrieben 95.000€

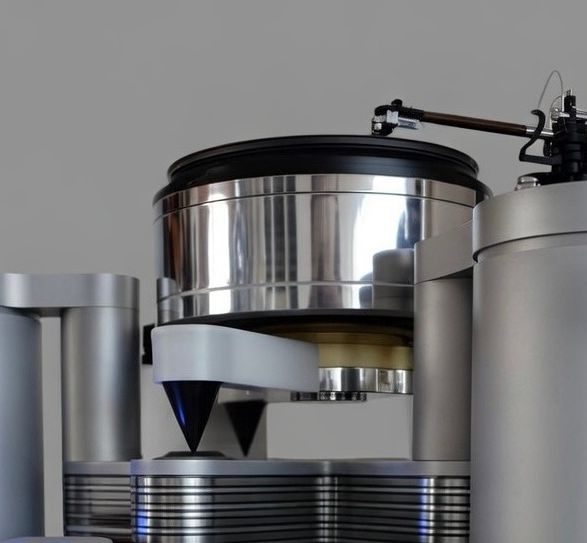

Analog Solutions The "Q" is the world's first belt-driven and direct-drive Turntable.



- Horizontally and vertically operating air bearing with a concentric accuracy of 0.1 µm. Additional manually adjustable Delrin axis to minimize transmission of resonances generated during the playback.

- Subchassis with pneumatic and levelable low frequency dampers.

- 5Kg heavy top platter made of POM, almost completely decoupled by the use of spikes between the two platters. 25Kg heavy drive platter, which is a sandwich design from different metals and a multicompound materials. This ensures that no interference generated by the drive mechanism can reach the cartridge.

- Up to three tonearm bases. Each one is designed to decouple the tonearm from the sub-chassis with specially developed horizontally inserted spikes, but at the same time remain in a precisely stable position.  All three tonearm bases can be concealed with cover attachments so that whatever amount of arms are in use, an unused tonearm base never remains visible.

- All components are optimized to be resonance and reflection free.

- Extremely accurate and trouble-free drive system with a pulley of 16.80 cm diameter, which additionally generates the effect of a "fly wheel".

- The direct drive motor uses a two-phase 100% pole-pressure free torque motor with integrated air bearing. Worldwide unique in this design. Inside this motor are 18000 laser-supported measuring points.

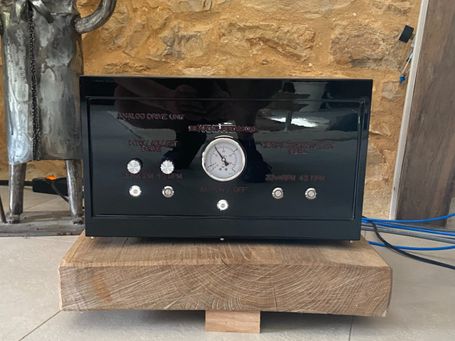

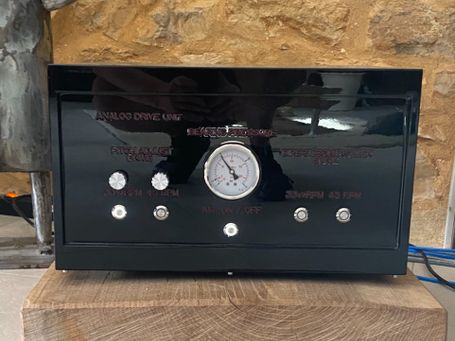

In order to achieve the perfect and stable speed, an axis generator is integrated inside the main control unit, which is able to readjust the speed at each of the 18000 measuring points. With an additional 50-fold interpolation in the microcontroller, we ultimately achieve 900000 possible corrections during one revolution.

- Wow and flutter of 0.01% in direct drive mode and 0.03% with belt driven motor.



The "Q", developed by Analog Solutions is just available at Hornsolutions.



Retail price belt driven version 79.000€

Retail price direct drive version 87.000€

Retail Price direct drive plus belt version 95.000€
