The Elysio Tweeterhorns

HT Series


For 6 Years now we have been using the Elysio Tweeterhorn in our Showroom. First we started with a Prototyp of the small HT 25, which covers the frequency range from 2.500Hz up to 20.000Hz.

Today we use these Horns in all our Systems.

Depending on the size of the Bass-Midrangehorn we choose the HT 25 in case of the small Sato, the HT 16 we combine with the Satohorn and the WE66A and the HT 9 we use in combination with the Western Electric 15A.The picture above shows a HT 9 implemented in the WE15A.

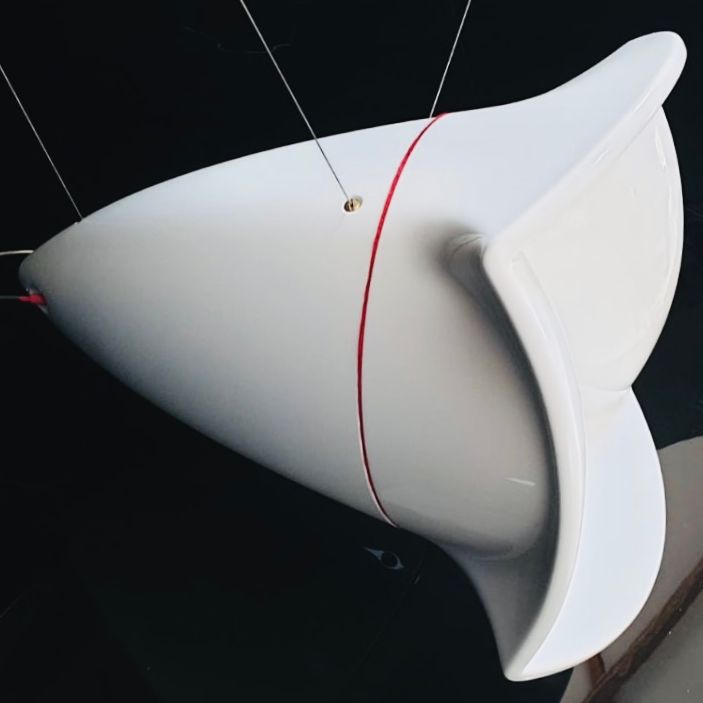

As you can see we suspend the Elysio horns inside the Mouth of the larger snail horns. By this we achieve a concentrical arrangement of the drivers similar to the old Altec 605 Duplex and the Tannoy dual drivers. All Drivers are on the same Soundaxis.

The rersult of this speaker arrangement is one part of our success.

On top the Elysio horns are build with special covers at the backside to prevent internal reflections back in our snail horns.

The Elysio horns can be used in all kinds of large horns and also in other types of speaker designs.

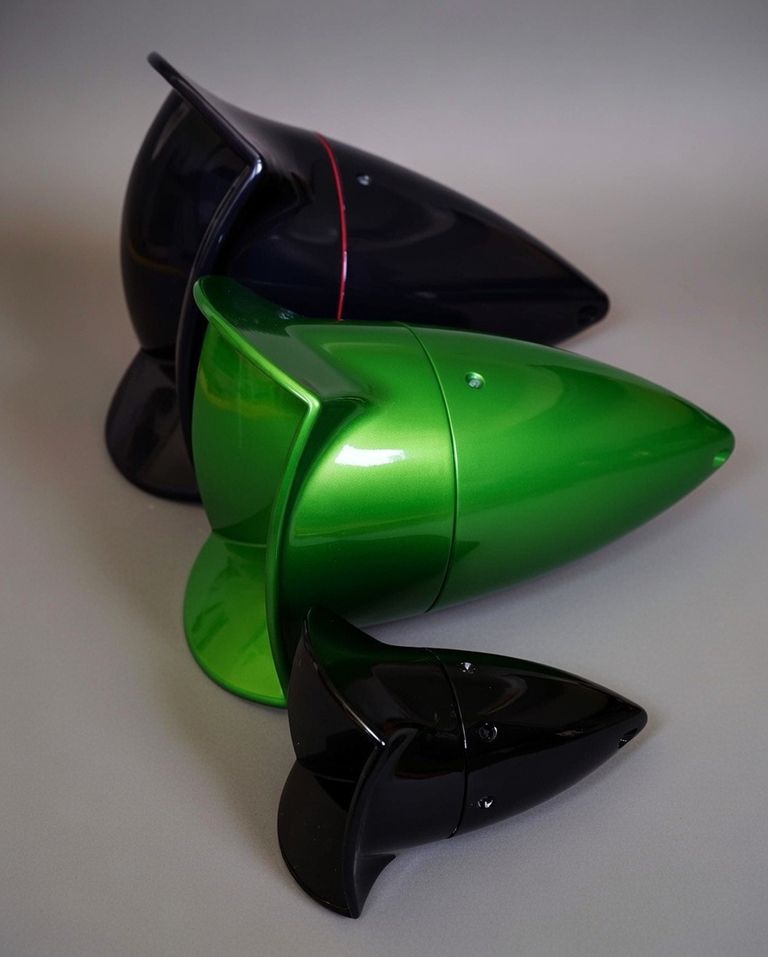

There are three size versions available.



Seit mittlerweile sechs Jahren verwenden wir die Elysio Hochton Hörner in unserem Vorführraum. Als erstes haben wir mit dem kleinen HT25 Tests und Hörversuche durchgeführt. Diese Testphase erstreckte sich über einen Zeitraum von zwei Jahren und seit vier Jahren sind die Elysio Hörner nun fester Bestandteil unseres Angebots und ergänzen sich dabei hervorragend mit unseren Mittelton Hörnern. Hierfür gibt es drei ganz einfache Gründe.



1. Die aerodynamische Form der Hörner eliminiert jegliche Form von Interferenzen. Wenn also der Schall des Mittelton Horns auf die Rückseite des Hochton Horns trifft, wird dieser aufgrund der Form des Elysio Horns "sanft" um dieses herumgeleitet, ohne dabei auf die Außenwände des Mittelton Horns zu treffen.

2. Elysio Hörner haben ein einmaliges Abstrahlverhalten. Zum einen natürlich auf der Soundachse, aber eben auch 35 oder 40 Grad abseits der Achse. Was am Ende dazu führt, dass ein wesentlich  breiterer Sweetspot generiert werden kann. Das sorgt am Ende dafür, das Sie entspannter Musik hören.

3. Sie sind im Abstrahlverhalten variabel anpassbar an das Hörverhalten des Anwenders.



Insgesamt sind drei verschiedene Varianten erhältlich.



Specifications



HT 9                             900Hz - 20.000Hz

Size:                             33x36x70 cm



Price 7.500.-€







HT 16                           1.600Hz - 20.000Hz

Size:                             24x26x46 cm



Price 4.900.-€







HT 25                            2.500Hz - 20.000Hz

Size:                              13x16x29 cm



Price 3.500.-€







All three Versions are available in any RAL color and in 3 different directivity ranges



100°/100°

80° / 60°

70° / 40°.





A custom made passiv filter and compression driver is included in case of the HT 25 and HT 16.





The bench-mark in design and sound

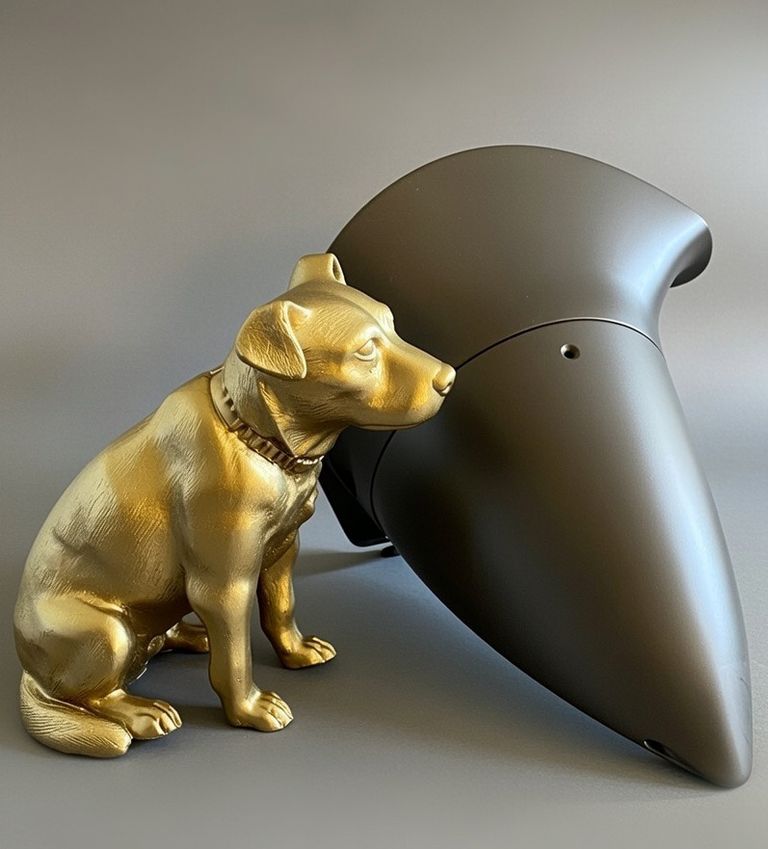

A horn like a sculpture

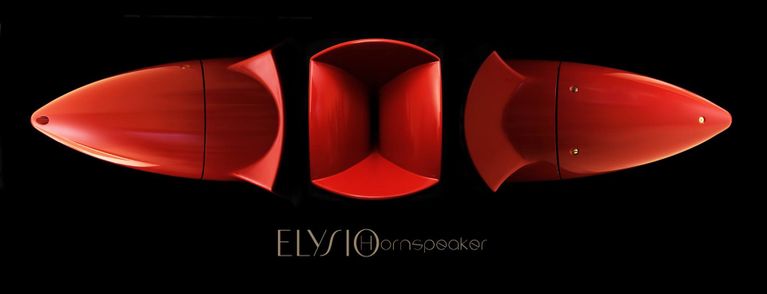

The aerodynamic shape
